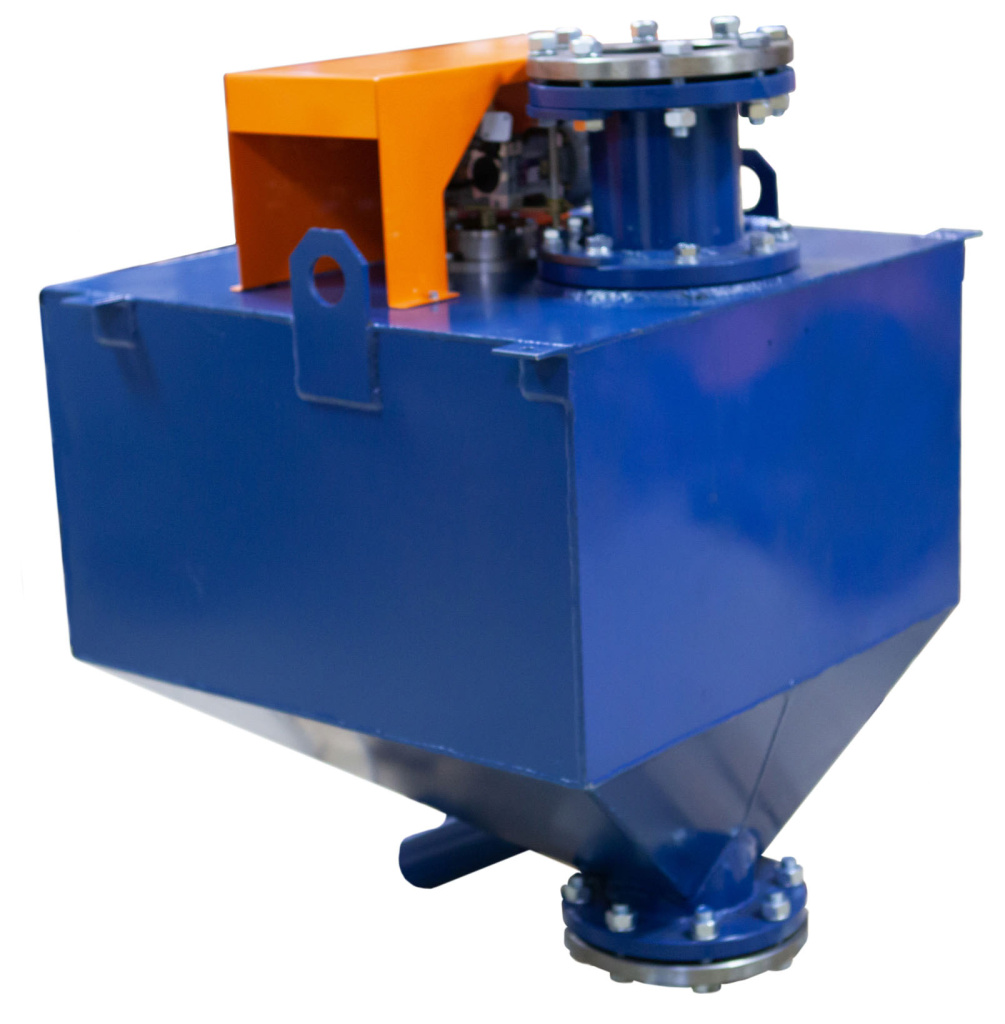

Пробоотборники ПЩ-А-100/150



ПЩ-А-100/150



НАЗНАЧЕНИЕ

Пробоотборник предназначен для отбора проб в автоматическом режиме из потока пульпы (например,  продуктов обогащения полезных ископаемых).




ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование параметра

ПЩ-А-100/150
Производительность по пульпе, м3/час , не более

200

Содержание твердого в пульпе, %, не более

50
Крупность частиц пульпы, мм, не более

2,0

Цикл пробоотбора, мин

1 .. 120

Время пробоотбора (движение ножа в проекции трубы питания), с

0.2 .. 2

Напряжение питания, В

380

Установленная мощность, кВт, не более

0,12

Фланец приемного патрубка, мм

Ду150 PN10

Диаметр патрубка отвода пробы, мм

89

Диаметр патрубка орошения, мм

20

Масса со шкафом управления, кг, не более

160

Габаритные размеры изделия (Г*Ш*В), мм, не более:

750*820*950



КРАТКОЕ ОПИСАНИЕ

На баке установлен мотор-редуктор, приемный патрубок, выходной патрубок, патрубок отвода пробы, подшипниковый узел. Внутри бака на подшипниковом узле установлен поворотный нож с приемной щелью для отбора пробы. Сбоку бак пробоотборника закрыт крышкой.

Исходный материал в виде пульпы поступает в приемный патрубок, проходит через бак и далее выливается через выходной патрубок. По команде электронного таймера мотор-редуктор переводит поворотный нож из одного крайнего положения в другое, затем обратно. При пересечении потока пульпы из приемного патрубка поворотный нож отбирает определенное количество материала и сливает его через патрубок отвода пробы в подставленную емкость
