МОД-0,02СКЛ
МОД-0,02СКЛ
Потребляемая мощность, кВт
250 Вт
Напряжение питания, В
220±22
Габаритные размеры (ДхШхВ), мм, не более
650*450*610 (1050)
| Производительность, кг/ч | до 100 |
| Потребляемая мощность, кВт | 250 Вт |
| Напряжение питания, В | 220±22 |
| Габаритные размеры (ДхШхВ), мм, не более | 650*450*610 (1050) |
| Величина хода диафрагмы, мм, не более | 18 |
| Диаметр выпускного патрубка, мм | 27 |
| Диаметр патрубка отвода хвостов, мм | 48 |
| Диаметр патрубка подачи воды, мм | 27 |
| Количество камер | 2 |
| Крупность исходного питания, мм | 5 |
| Максимальная частота пульсаций в минуту | 200 |
| Масса, кг | 65 |
| Рабочая площадь сита, м2 | 0,01 |
| Размер камер, мм | Ø 120 |
| Расход подрешетной воды, м3/ч | 0,2-0,4 |
| Частота питания переменного тока, Гц | 50±1 |
Конструкция установки и расположение её основных узлов отражено на рисунках ниже.
На боковой стороне машины имеется патрубок (1) позволяющий подводить подрешётную воду. В машине установлены съёмные камеры (7), закрепляющиеся на обечайке защелками (10). Камеры отсадочной машины снизу переходят в конические днища (4) с шаровыми кранами (5). Днища (4) соединены с обечайками через резиновые манжеты (6). Каждая камера состоит из двух частей, между которыми зажато сито (8).
Со стороны загрузки машины расположен привод (2), преобразующий вращательное движение, передаваемое от мотор-редуктора (9) через подшипниковый узел в возвратно-поступательное движение балансирной рамы (3) и днищ (4).
Все эластичные шарниры (11) выполнены с применением резиновых блоков.
Конструкция привода показана на рис. 2. Эксцентрик, состоящий из оси (12) и корпуса (13) позволяет выполнить установку на различный эксцентриситет, а, следовательно, и ход днищ при помощи винта (14). Корпус (13) эксцентрика соединен со ступицей (15) при помощи болтов (16).
Работа отсадочной машины заключается в том, что конические днища, совершая возвратно-поступательное движение, создают пульсацию воды и материала на ситах машины, в результате чего происходит разделение обрабатываемого материала по удельным весам.
На боковой стороне машины имеется патрубок (1) позволяющий подводить подрешётную воду. В машине установлены съёмные камеры (7), закрепляющиеся на обечайке защелками (10). Камеры отсадочной машины снизу переходят в конические днища (4) с шаровыми кранами (5). Днища (4) соединены с обечайками через резиновые манжеты (6). Каждая камера состоит из двух частей, между которыми зажато сито (8).
Со стороны загрузки машины расположен привод (2), преобразующий вращательное движение, передаваемое от мотор-редуктора (9) через подшипниковый узел в возвратно-поступательное движение балансирной рамы (3) и днищ (4).
Все эластичные шарниры (11) выполнены с применением резиновых блоков.
Конструкция привода показана на рис. 2. Эксцентрик, состоящий из оси (12) и корпуса (13) позволяет выполнить установку на различный эксцентриситет, а, следовательно, и ход днищ при помощи винта (14). Корпус (13) эксцентрика соединен со ступицей (15) при помощи болтов (16).
Работа отсадочной машины заключается в том, что конические днища, совершая возвратно-поступательное движение, создают пульсацию воды и материала на ситах машины, в результате чего происходит разделение обрабатываемого материала по удельным весам.

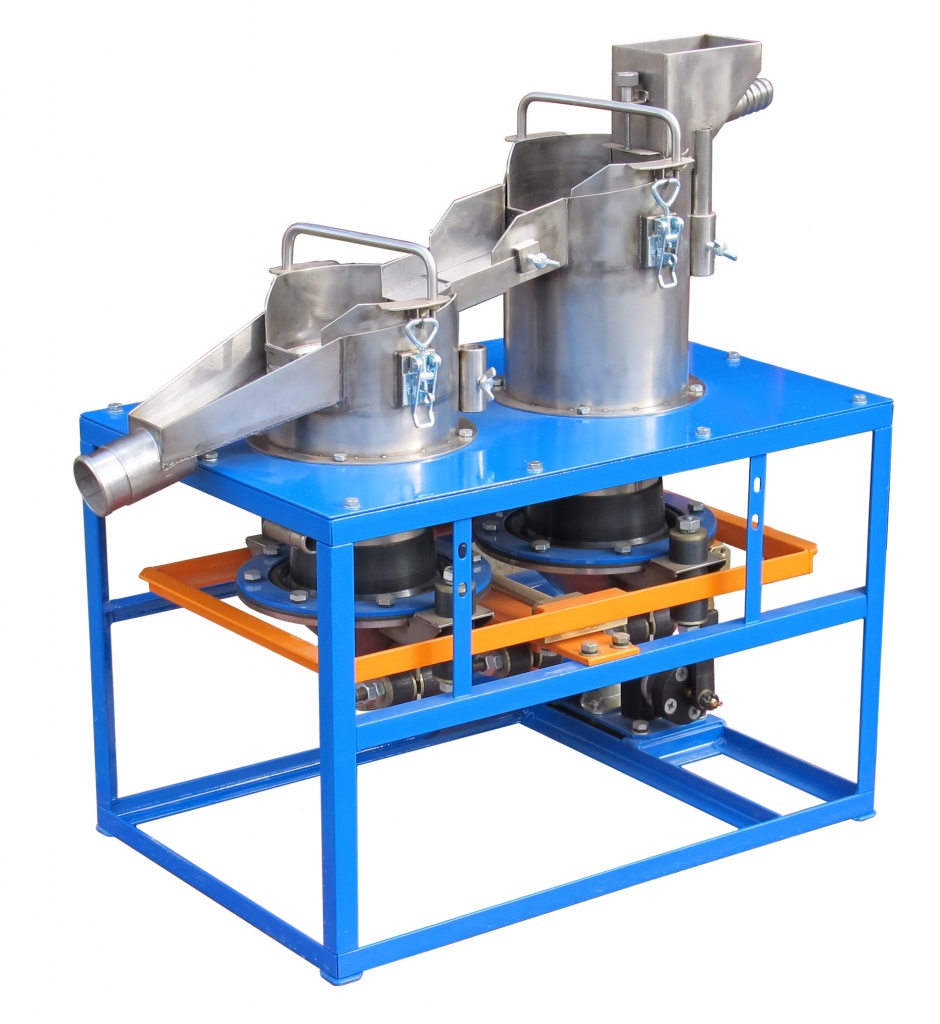

Отсадочная лабораторная машина предназначена для работы с неагрессивными средами при отсадке полезных ископаемых руд и других горных пород крупностью до 5 мм в лабораторных условиях.
