ГИП4-0,15П
ГИП4-0,15П
Потребляемая мощность, кВт
0,05
Напряжение питания, В
220/380 (от генератора)
Габаритные размеры (ДхШхВ), мм, не более
1490*600*990
| Потребляемая мощность, кВт | 0,05 |
| Напряжение питания, В | 220/380 (от генератора) |
| Габаритные размеры (ДхШхВ), мм, не более | 1490*600*990 |
| Амплитуда колебаний грохота, мм | 1…5 |
| Грохот с подвесным оборудованием | 30 |
| Диаметр патрубка продуктоприемника, мм | 40 |
| Диаметр патрубков делителя, мм | 40 |
| Количество просеивающих поверхностей | 4 |
| Максимальный размер просеиваемых частиц, мм | 10,0 |
| Масса, кг | 50 |
| Напряжение / частота питающей сети, В / Гц | 220±10%/ 50±1% (от генератора) |
| Напряжение питания (от генератора), В | 220/380 |
| Рабочая площадь сита, м2 | 0.15 |
| Размер ячеек сита просеивающих поверхностей | По требованию заказчика |
| Рама | 10 |
| Угол наклона просеивающих поверхностей, град | 8°… 14° |
| Частота колебаний короба грохота, Гц | 10 .. 50 |
| Шкаф управления | 10 |

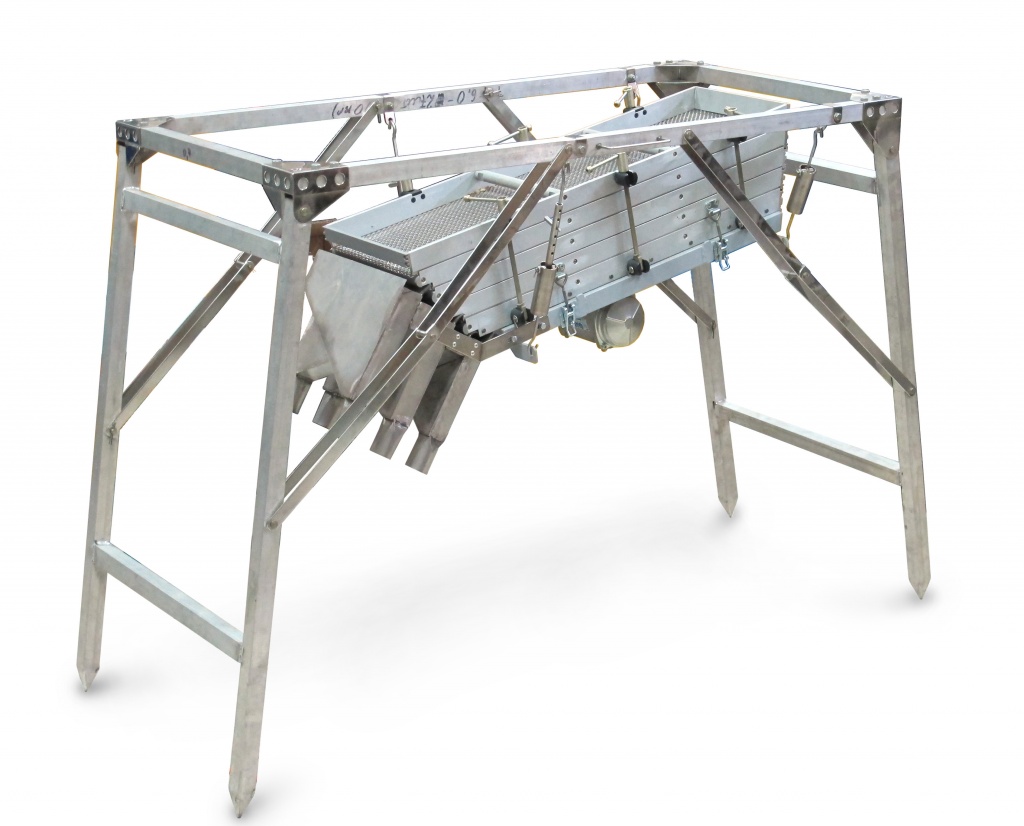

Грохот предназначен для разделения исходного материала на пять классов по крупности (+4;-4+2;-2+1;-1+0,5;-0,5мм) перед обогащением.
Принцип действия грохота заключается в принудительном разделении исходного материала на пять классов (+4;-4+2;-2+1;-1+0,5;-0,5). Разделение происходит при движении материала по вибрирующему ситу с определенным размером ячеек. Вибрация передаётся на сито от вибровозбудителя, жестко установленного на подрамнике. При вращении эксцентрикового вала вибровозбудителя возникает знакопеременная центробежная сила, действующая на набор рамок, прикреплённых к подрамнику с помощью защёлок и винтовых прижимов. Подрамник навешивается на складную раму при помощи регулируемых и не регулируемых пружинных блоков. Выход классифицированного материала осуществляется через выходные патрубки делителя.
