Грохот состоит из следующих основных узлов: нижней рамы, верхней рамы, мотор-вибратора, дна и двух рамок с установленными в них ситами, прижимной рамки, продуктоприемника – делителя и оросителя. На нижней раме (1) посредством шарнира (2) и подъёмного устройства (3) установле-на подвижная рама (4). На подвижной раме через пружины (5) установлено дно с ситом (6), две рамки с ситами (7), прижимная рамка (11). Рамки с ситами неподвижно скреплены с дном при помощи прижимной рамки и стяжек (12). Подрешетный продукт разгружается через делитель (10) установленный и закрепленный при помощи кронштейнов (13) по месту. Для наилучшего смыва подрешетного продукта в делителе предусмотрены оросительные патрубки (14). С нижней стороны дна жестко закреплен вибропривод (8). Ороситель (9) крепится к стойкам (15) установленным на подвижной раме при помощи хомутов для крепления труб типа FCH (16). Подвод воды к оросителю осуществляется через коллектор.

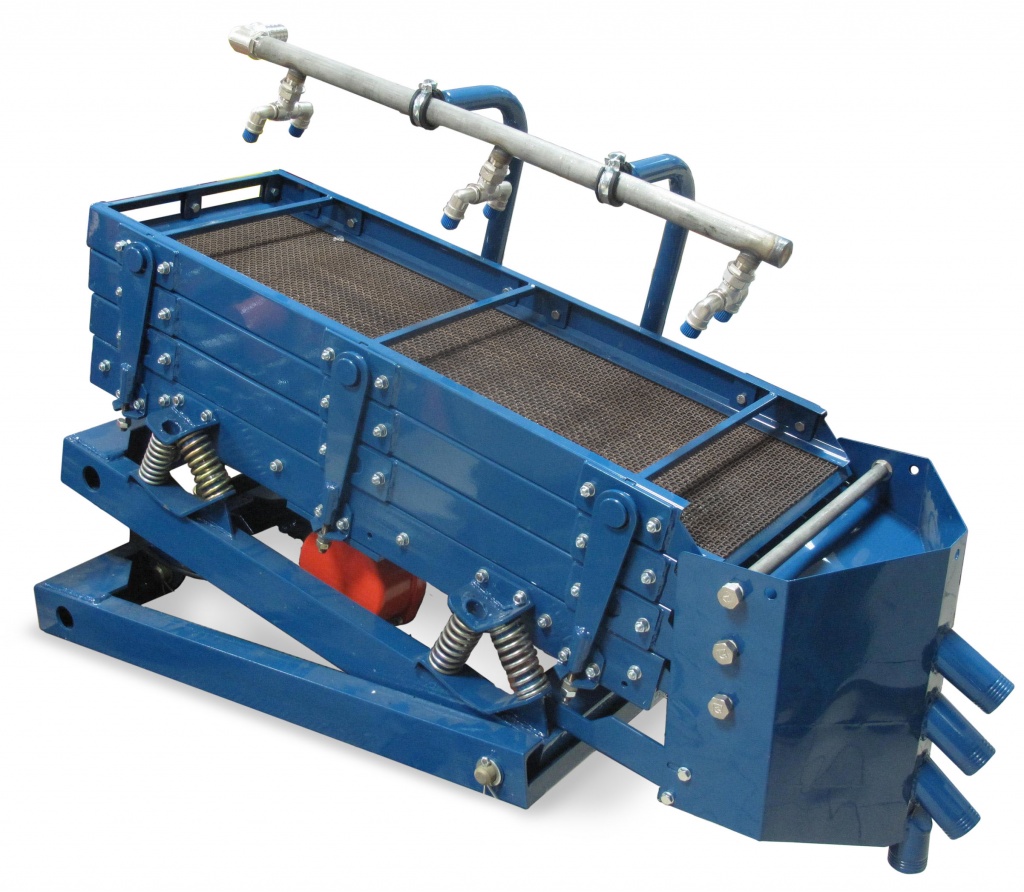

 РИС. 1

 РИС. 2
